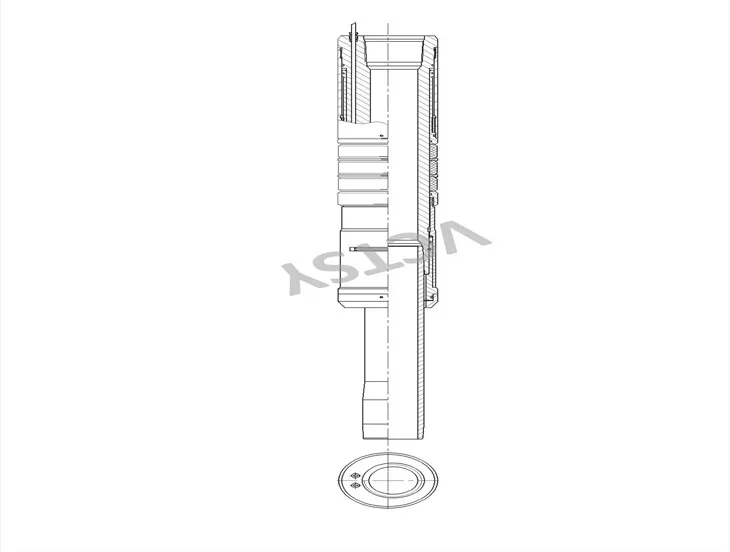

Ambalator de izolare pentru trecerea liniei de completare inteligentă din seria SGPT
● Nume de marcă: VCTSY
● Certificare: API 11D1
● Număr de model: SGPT-278-7,SGPT-312-7,SGPT-278-962, SGPT-312-962,SGPT-412-7,SGPT-5-7,SGPT{{6 }},SGPT-7-962
● Cantitate minima de comanda: 10 seturi
● Preț: RMB/USD
● Detalii de ambalare: Carcasă din placaj
● Timp de livrare: conform cererii
● Condiții de plată: T/T
● Capacitate de aprovizionare: conform cererii
Acest ambalator poate traversa cablurile. Când packer-ul este transmis și rulat în tubulatura, presurizarea tubulaturii va seta packer-ul, etanșând astfel tubulatura și inelul carcasei. O tragere dreaptă a tubului face ca mecanismul de eliberare prin forfecare să fie tăiat pentru eliberare.
parametri tehnici
1.
|
Desenul nr. |
SGPT-278-7 |
SGPT-312-7 |
SGPT-278-962 |
SGPT-312-962 |
|
|
Fir de conectare |
Superior |
2 7/8" Tip de fir BOX |
3 1/2" Tip de fir BOX |
2 7/8" Tip de fir BOX |
3 1/2" Tip de fir BOX |
|
Inferior |
2 7/8" PIN tip fir |
3 1/2" PIN tip fir |
2 7/8" PIN tip fir |
3 1/2" PIN tip fir |
|
|
ID |
2,44"（Φ62mm） |
2,99"（Φ76mm） |
2,44"（Φ62mm） |
2,99"（Φ76mm） |
|
|
gaura de trecere |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Dimensiunea limitei |
6.02"×43.3" （Φ153×1100） |
6.02"×43.3" （Φ153×1100） |
8.49"×47.2" （Φ215.6×1200） |
8.49"×47.2" （Φ215.6×1200） |
|
|
Carcasa aplicabila |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
Formă de alunecare |
/ |
/ |
/ |
/ |
|
|
Elastomer |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
|
|
Material |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Sarcina de tracțiune sigură |
645KN |
921KN |
645KN |
921KN |
|
|
Temperatura de lucru |
150 grade, 203 grade |
150 grade, 203 grade |
150 grade, 203 grade |
150 grade, 203 grade |
|
|
Presiune de lucru |
5000 psi |
5000 psi |
5000 psi |
5000 psi |
|
|
Presiunea scaunelor |
3000 psi |
3000 psi |
3000 psi |
3000 psi |
|
|
Eliberați presiunea |
37000 lbs |
37000 lbs |
40000 lbs |
40000 lbs |
|
|
Standard de fabricație |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
2.
|
Desenul nr. |
SGPT-412-7 |
SGPT-5-7 |
SGPT-512-962 |
SGPT-7-962 |
|
|
Fir de conectare |
Superior |
4 1/2" CUTIE de tip fir special |
5" tip cutie cu filet special |
5 1/2" CUTIE de tip fir special |
Tip de filet special de 7". CUTIE |
|
Inferior |
4 1/2" PIN special de tip fir |
Tip de filet special de 5". PIN |
5 1/2" PIN special de tip fir |
Tip de filet special de 7". PIN |
|
|
ID |
3.465"（Φ88mm) |
3.465"（Φ88mm) |
4.882"（Φ124mm） |
4.882"（Φ124mm） |
|
|
gaura de trecere |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Dimensiunea limitei |
6.02"×63" （Φ153×1600） |
6.02"×63" （Φ153×1600） |
8.49"×67" （Φ215.6×1700） |
8.49"×67" （Φ215.6×1700） |
|
|
Carcasa aplicabila |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
9 5/8" (40-47lb/ft) |
9 5/8" (40-47lb/ft) |
|
|
Formă de alunecare |
/ |
/ |
/ |
/ |
|
|
Elastomer |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
|
|
Material |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Sarcina de tracțiune sigură |
943KN |
943KN |
1504KN |
1504KN |
|
|
Temperatura de lucru |
150 grade, 203 grade |
150 grade, 203 grade |
150 grade, 203 grade |
150 grade, 203 grade |
|
|
Presiune de lucru |
5000 psi |
5000 psi |
5000 psi |
5000 psi |
|
|
Presiunea scaunelor |
3000 psi |
3000 psi |
3000 psi |
3000 psi |
|
|
Eliberați presiunea |
37000 lbs |
37000 lbs |
40000 lbs |
40000 lbs |
|
|
Standard de fabricație |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
API 11D1 V3 |
|
